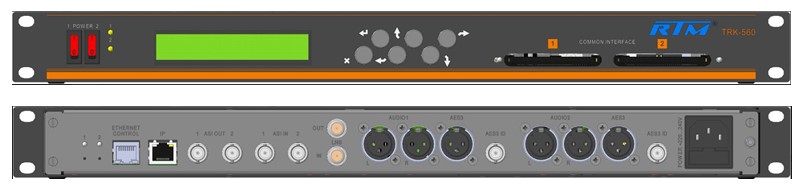

Профессиональный цифровой аудиоприемник RTM TRK-560
Цифровой приемник предназначен для декодирования двух радиопрограмм при работе в составе цифровых головных станций
Возможности
- прием сигналов DVB-S/S2, 2*ASI, IP;
- дескремблирование исходной кодировки вещателя. Имеются два СI слота для
однопрограммных или многопрограммных САМ модулей;
- деинкапсулятор T2-MI;
- декодирование двух аудиопрогармм;
- шлюзы 2*ASI и IP;
- два блока питания.
Спецификация
|
ВХОДНЫЕ ИНТЕРФЕЙСЫ |
|
|
Демодулятор |
DVB-S2 |
|
Входной разъем |
F-female, 75 Ом |
|
Диапазон входных частот, МГц |
950- 2150 |
|
Динамический диапазон входного сигнала, дБмкВ |
47-70 |
|
Диапазон символьных скоростей, МБод/c |
1..45 |
|
Коэффициент сглаживания (roll-off) |
0,05; 0,2; 0,25; 0,35 |
|
Управляющее напряжение для конвертора, В |
0, 13, 18 |
|
Управляющий тоновый сигнал для конвертора, кГц |
0, 22 |
|
ASI |
2*BNC female, 75 Ом. EN50083-9; 200 Mb/s |
|
TS IP |
RJ-45 100/1000 Base T (для резервирования). Максимальная скорость на порт 615 Мb/c, 127 TS. |
|
Протоколы |
UDP, RTP, Multicast/Unicast, SPTS/MPTS |
|
ОБРАБОТКА СИГНАЛОВ |
|
|
Дескремблирование |
два слота CI дескремблера DVB-CSA EN-50221 |
|
T2-MI деинкапсулятор |
имеется |
|
Декодирование аудио |
MPEG-1 Layer 1, 2 и 3 частоты дискретизации 32, 44.1 и 48 кГц; скорость 32-320 кбс/канал для Layer3, 32-384 кбс/канал для Layer2, 32-448 кбс/канал для Layer1 MPEG-2 Layer 3: частоты дискретизации 16, 22.05,24 кГц; cкорость 8 -160 кбс/канал для Layer3, 8 -160 кбс/канал для Layer2, 32-256 кбс/канал для Layer1 |
|
Мультиплексирование |
не имеется Изменение PID , PSI/SI таблиц , восстановление PSR |
|
ВЫХОДНЫЕ ИНТЕРФЕЙСЫ |
|
|
ASI выход |
EN50083-9, 2×BNC Female, 75 Ом. 160 Mб/c , 188 байт |
|
Выходы аудио |
4 *XLR female, 110 Ом – две аналоговые стереопары с балансовыми выходами. Рабочий диапазон частот 20-20 000 Гц, THD не более 0,01% 2*XLR female, 110 Ом- два канала AES/EBU, размах 1,65 В 2*BNC female, 75 Ом - два канала AES/ЕВU, размах 1 В |
|
TS IP |
RJ-45 100/1000 BaseT. Максимальная скорость на порт 615 Мb/c, 127 TS. |
|
Протоколы |
UDP, RTP, Multicast/Unicast, SPTS, IGMP |
|
Резервирование |
Блок питания |
|
Аварийная сигнализация |
Светодиоды на передней панели, WEB, SNMP |
|
УПРАВЛЕНИЕ И МОНИТОРИНГ |
|
|
Разъем |
RJ-45, 10/100 Base-T |
|
Протоколы управления |
SNMP,Web |
|
Местное управление |
LCD дисплей |
|
Обновление ПО |
через встроенный WEB броузер |
|
ПИТАНИЕ |
AC 100-240В , 50/60Гц, до 60 Вт |
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ |
Температура 0…+50 гр. С, 5-90% влажности |
|
УСЛОВИЯ ХРАНЕНИЯ |
Температура -40…+70 град.С, 0-95% влажности |
|
КОМПЛЕКТАЦИЯ |
Приемник, шнур питания, крепеж для установки в 19” стойку |
|
МАССО-ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ |
|
|
Упаковка, мм |
Картонная коробка |
|
Размеры приемника, ДxГxВ, мм |
44х445,9х431,5 ( дополнительно крепежные ушки) |
|
Вес нетто/брутто, кг |
7/3,5 |
|
Сертификация |
|
Информация для заказа
RTM TRK-560
